امروزه تأمین انرژی الکتریکی برای فعالیت انواع تجهیزات برقی از اهمیت بسیار بالایی برخوردار است. دیزل ژنراتور ها یکی از بهترین دستگاه ها برای تولید برق در مواقع ضروری و در محیط هایی که به برق شهری دسترسی نباشد، شناخته شده و در زمینه های مختلف مورد استفاده قرار می گیرند.برای ساخت دستگاه های دیزل ژنراتور از اجزا و قطعات مختلف استفاده می شود که یکی از مهم ترین و حیاتی ترین آن ها رگولاتور ولتاژ دیزل ژنراتور است. این قطعه، وظیفه حفظ و کنترل ولتاژ خروجی ژنراتور را بر عهده داشته و عملکرد آن، نقش پر رنگی در نحوه کارکرد کلی دستگاه دیزل ژنراتور دارد.
رگولاتور ولتاژ AVR دیزل ژنراتور چیست؟

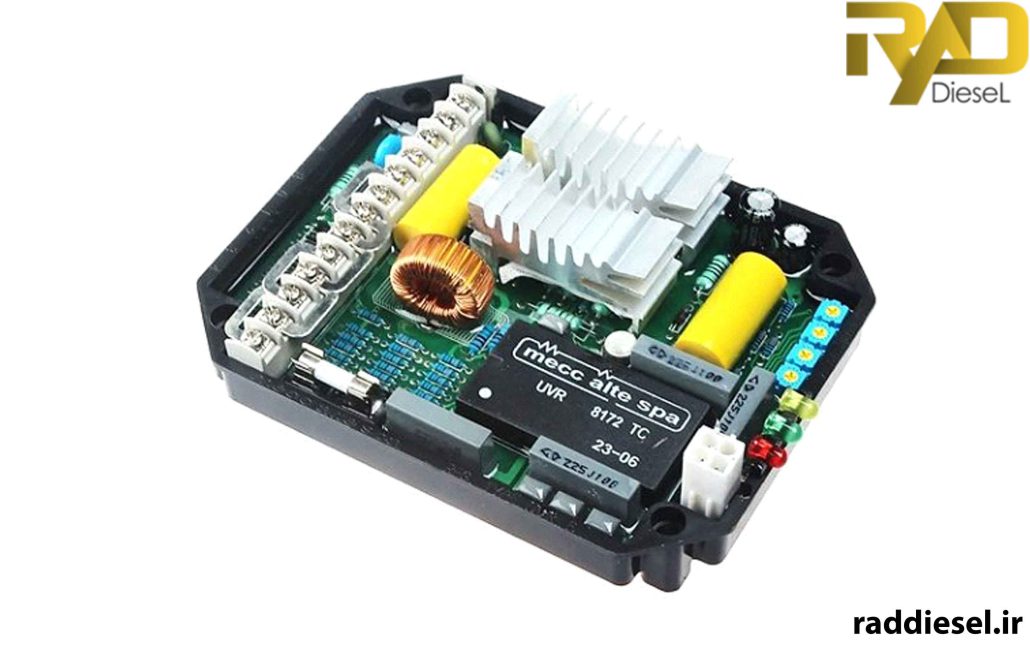

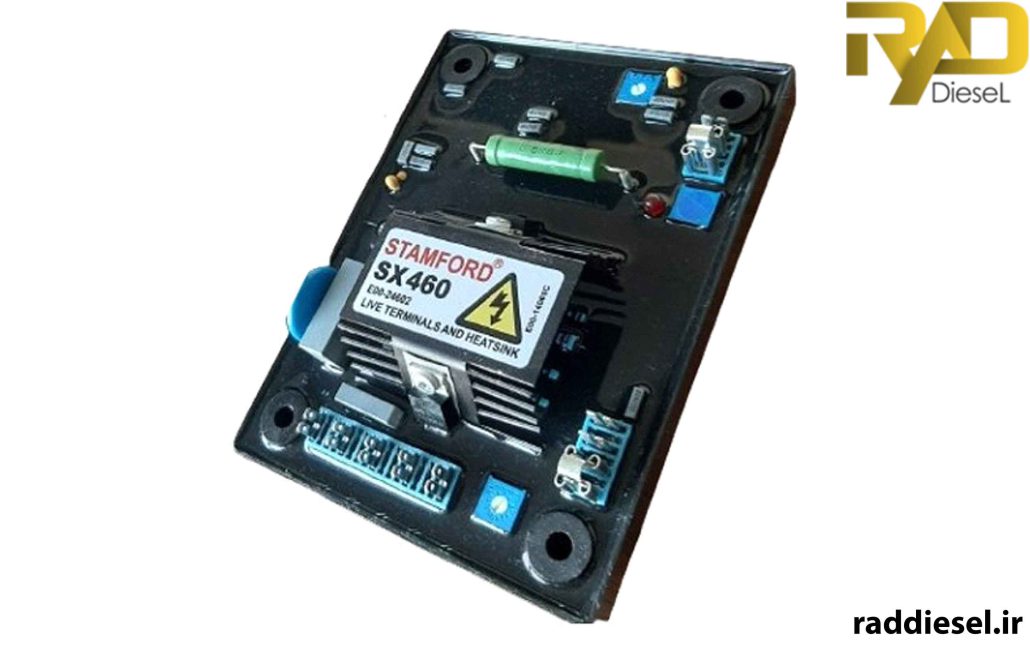

رگولاتور ولتاژ خودکار (AVR) یک دستگاه الکترونیکی است که وظیفه کنترل و تنظیم ولتاژ خروجی دیزل ژنراتور را به صورت خودکار بر عهده دارد. این دستگاه سیگنال های ولتاژ از خروجی ژنراتور را دریافت کرده و با مقایسه آن با مقدار مطلوب، تغییرات ولتاژ را شناسایی می کند. پس از شناسایی تغییرات ولتاژ، میدان مغناطیسی در ژنراتور تنظیم شده و ولتاژ خروجی به حالت نرمال بر می گردد. عملکرد صحیح AVR در دیزل ژنراتور از آسیب به تجهیزات الکتریکی متصل به آن جلوگیری می کند.
رگولاتور ولتاژ دیزل ژنراتور از اجزای مختلف تشکیل شده است که عبارت اند از:
- ترانسفورماتور: ترانسفورماتور ها با هدف تغییر ولتاژ جریان ورودی و خروجی در avr مورد استفاده قرار می گیرند.
- مقاومت ها: مقاومت ها یکی از مهم ترین اجزا برای کنترل جریان توسط avr در دیزل ژنراتور ها هستند.
- خازن ها: برای تنظیم و ثبات ولتاژ خروجی، از خازن ها استفاده می شود.
- دیود ها و ترانزیستور ها: دیود ها و ترانزیستور ها نیز نقش بسیار مهم و کاربردی در کنترل جهت جریان و ولتاژ بر عهده دارند.
- مدار های الکترونیکی: مدار های الکترونیکی برای عملکرد هوشمندانه AVR و کنترل صحیح ولتاژ خروجی در داخل رگولاتور تعبیه شده اند.
نحوه تست و بررسی رگولاتور ولتاژ دیزل ژنراتور
از آن جایی که نحوه عملکرد رگولاتور به طور مستقیم عملکرد دیزل ژنراتور را تحت تأثیر قرار می دهد، از این رو باید به صورت دوره ای مورد تست و ارزیابی قرار بگیرد تا از عملکرد صحیح آن اطمینان حاصل شود. برای تست و بررسی عملکرد رگولاتور ولتاژ، می‌توان مراحل زیر را دنبال کرد.
بررسی اتصالات
ابتدا قبل از اقدام به هر کاری بایستی از اتصالات مطمئن شوید. برای این کار لازم است تا تمامی اتصالات الکتریکی به رگولاتور و دیزل ژنراتور مورد بررسی قرار بگیرند و هیچ گونه خرابی یا قطعی در سیم کشی وجود نداشته باشد.
اندازه گیری ولتاژ خروجی
در مرحله بعدی لازم است تا ولتاژ خروجی ژنراتور در حالت بار و بدون بار توسط یک مولتی متر اندازه گیری شود. اندازه گیری های انجام شده باید با ولتاژ نامی دیزل ژنراتور هم خوانی داشته باشند.
تست سیگنال
برای بررسی سیگنال خروجی رگولاتور از اسکوپ استفاده می شود. این سیگنال باید در محدوده مجاز بوده و عملکرد پایدار داشته باشد.
بررسی LEDهای نشانگر
اغلب رگولاتور ها از LEDهایی برای نمایش وضعیت بهره می برند. بررسی وضعیت این LEDها می‌تواند شما را از وجود مشکلات در سیستم رگولاتور ولتاژ با خبر سازد.
در صورتی که پس از بررسی و ارزیابی رگولاتور ولتاژ دیزل ژنراتور هر گونه مشکل و خرابی در عملکرد این دستگاه مشاهده کردید بهتر است هر چه سریع تر برای عیب یابی و تعمیر آن به یک تکنسین متخصص مراجعه کنید. در غیر این صورت ممکن است عملکرد دیزل ژنراتور مختل شده و تجهیزات و دستگاه های متصل به آن دچار خرابی شوند.
عملکرد رگولاتور AVR ولتاژ در دیزل ژنراتور
عملکرد دقیق رگولاتور AVR ولتاژ در دیزل ژنراتور شامل چهار مرحله کلی می شود که عبارت اند از:
اندازه‌گیری ولتاژ خروجی
در ابتدا رگولاتور با کمک سنسور های خاص، ولتاژ خروجی دیزل ژنراتور را اندازه‌گیری می کند. این کار به واسطه تبدیل ولتاژ به سیگنال الکتریکی انجام می گیرد.
مقایسه ولتاژ
پس از اندازه گیری ولتاژ خروجی، این میزان با مقدار مطلوب ولتاژ که توسط کنترل کننده avr تعیین می شود، مقایسه می گردد. میزان ولتاژ مطلوب معمولاً مقدار ثابتی است.
تنظیم ولتاژ
در این مرحله اگر ولتاژ خروجی اندازه گیری شده از میزان ولتاژ مطلوب بیشتر باشد، AVR سیگنال کنترلی را به اجزای داخلی خود ارسال می‌کند تا ولتاژ را کاهش دهد. همچنین در صورت پایین بودن میزان ولتاژ خروجی نسبت به ولتاژ مطلوب سیگنال هایی در جهت افزایش ولتاژ برای گیرنده های کنترلی ارسال می گردد.
کنترل ولتاژ
با ارسال سیگنال هایی در جهت تنظیم ولتاژ، این میزان به مقدار مطلوب و مناسب رسیده و این فرایند به صورت پیوسته و به سرعت بالا انجام می شود تا ولتاژ خروجی همیشه در محدوده مطلوب باقی بماند.
نحوه تنظیم رگولاتور ولتاژ دیزل ژنراتور
برای تنظیم رگولاتور ولتاژ دیزل ژنراتور، در ابتدا بایستی ولتاژ خروجی در حین کار دستگاه اندازه‌گیری شود. برای این کار می توان از یک ولت متر استفاده کرد. توجه داشته باشید که ولتاژ خروجی باید متناسب با مقدار نامی ژنراتور تنظیم شود. اگر ولتاژ خروجی شما در این محدوده باشد، نیاز به انجام اقدام خاصی نیست اما اگر ولتاژ خروجی در این محدوده نبود، بایستی پیچ تنظیم موجود بر روی رگولاتور را به آرامی چرخانده و به ولتاژ خروجی مطلوب و استاندارد برسید.
در صورتی که ولتاژ خروجی خود را تنظیم کردید، بهتر است دیزل ژنراتور را تحت بار آزمایش کنید. این کار بدان جهت اهمیت دارد که از باقی ماندن ولتاژ خروجی در محدوده مجاز اطمینان حاصل شود. به عنوان یک نکته بسیار مهم توصیه می کنیم تا به صورت دوره ای، تنظیمات رگولاتور را بررسی کرده و در صورت نیاز اقدامات لازم برای تنظیمات دوباره آن را انجام دهید.
عیب یابی و تعمیر رگولاتور ولتاژ دیزل ژنراتور
عیب یابی و تعمیر رگولاتور ولتاژ دیزل ژنراتور یکی از مراحل بسیار مهم و حیاتی برای حفظ کارکرد صحیح دستگاه و عملکرد بهینه دیزل ژنراتور است. از این رو بهتر است در صورت مشاهده هر گونه علائم خرابی اعم از عدم توانایی در حفظ ولتاژ در محدوده مطلوب یا وجود نوسانات غیرمعمول ولتاژ، آن را فوراً نزد یک تکنسین ببرید. همچنین، نشانه هایی مانند بوی سوختگی یا ترک های ظاهری بر روی دستگاه نیز می تواند از وجود یک مشکل در رگولاتور خبر دهد.
در حال کلی در صورت وجود هر علائمی ناشی از خرابی در رگولاتور ولتاژ دیزل ژنراتور بایستی یک تعمیر کار ماهر و با دانش آن را مورد بررسی قرار دهد تا آسیب های داخلی شناخته شده و با توجه به میزان آسیب نسبت به تعویض یا تعمیر قطعات مختلف اقدام شود.
جمع‌بندی
رگولاتور ولتاژ دیزل ژنراتور یکی از اجزای مهم و کلیدی در دستگاه های دیزل ژنراتور است که باعث بهبود عملکرد آن می شود. تنظیم صحیح رگولاتور و عیب یابی و تعمیر به موقع آن نقش بسیار مهم و پر رنگی در حفظ عملکرد این دستگاه ها و جلوگیری از هر گونه آسیب به سایر تجهیزات الکتریکی دارد. شما می توانید رگولاتور ولتاژ های با کیفیت و استاندارد را با بهترین و مناسب ترین قیمت از طریق مجموعه راد دیزل برای دستگاه های دیزل ژنراتور خود تهیه کنید.
